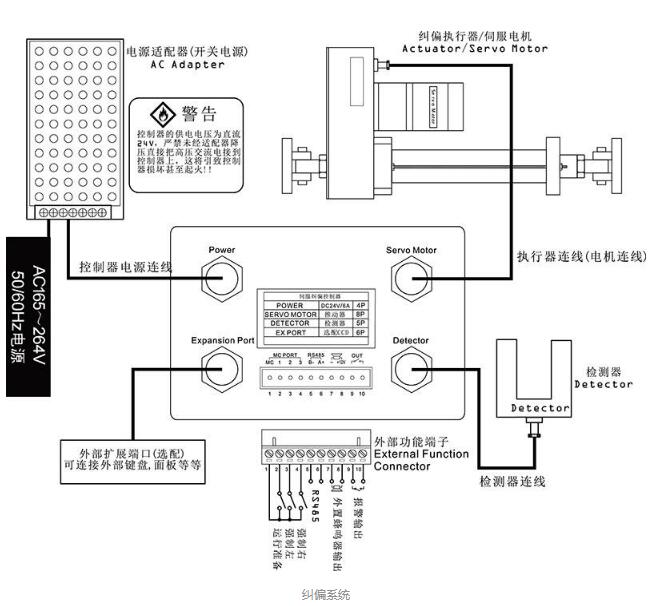

伺服自动纠偏系统(卷材控制纠偏装置)系统布线与电气接线图

伺服自动纠偏系统(卷材控制纠偏装置)采用高速32位CPU驱动直流伺服电机，采用无超调积分可变PI调节算法，纠偏精度高、反应速度快，支持跟边、跟线以及对中等三种工作方式。

伺服自动纠偏系统(卷材控制纠偏装置)业务中的卷材是指纸、薄膜、箔、纤维、橡胶、编织物等片状产品。为了消除卷材在加工过程中出现的位置偏差，确保卷材**地在指定位置快速运行，以达到运行过程中要求的精度及卷取的整齐， 我们根据卷材的差别及实际应用，为您带来了多种纠偏应用解决方案。

伺服自动纠偏系统(卷材控制纠偏装置)工作原理：纠偏传感器检测卷材边缘、线条或色块的相对位置，比较检测值与设定值偏差量，经过控制器程序计算后转换成成比例的信号绐电动驱动器进行纠正。

系统构成：控制器、检边/检线传感器、电动驱动器、纠偏机构等部件。

系统分类：收放卷纠偏系统、行进中纠偏机构(可定制)。

检测方式：检边、检线、对中。
